hava kilidinin fonksiyonu nedir?
Hava kilidinin farklı tür kullanımları olsa da
bunları iki ana başlık altında toplamak hiç de yanlış olmaz. Hava
Kilidi ilk olarak pnömatik taşıma proseslerinde transfer edilecek
malzemeyi hatta düşürmek ve ikinci olarak da filtre, siklon
altlarında kullanıldığında hava ile granül-toz malzemeyi birbirinden
ayırmak için kullanılan cihazlardır. Bunun yanında hava kilidi,
dozajlayıcı, silo altlarında oransal boşaltıcı olarak da
kullanılması mümkündür.
Hava kilidi iki fonksiyona sahiptir. Birinci fonksiyon olarak
ürünü birbirine karıştırırken, diğerinde ise yerçekimi kuvvetinden
yararlanarak ürün ile basınçlı havayı birbirinden ayırır. Hava
Kilidi, prosesin tipine ve taşınacak ürün cinsine göre kanatçık
yapıları, toleransları, devir hızları farklılık gösterir. Hava
Kilidi aynı şekilde taşınacak malzemenin özelliğine göre kırıcı
görevi de görebilir. Hatta kırıcılarla beraber akuple çalışabilir.
Hava Kilidi - Hücre Tekeri S235JR Karbon çelik ve AISI-304 AISI-316
paslanmaz, Hardox, Ni-Hard olarak üretilmektedir. Hava Kilidi
yataklama tipleri, sızdırmazlık elemanları salmastra, mekanik
salmastra, keçe ve yine prosese göre farklılık gösterir. Hava

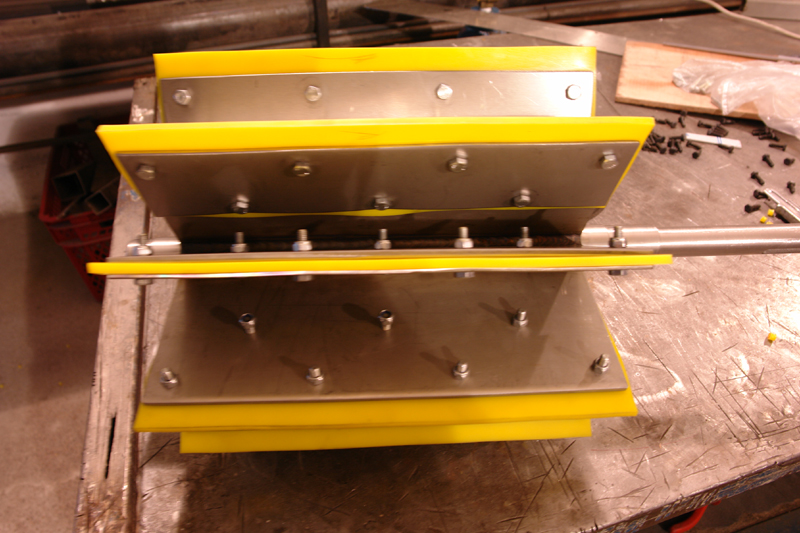

Kilidi- Hücre Tekeri iç Rotorlar bıçaklı, Yuvarlatılmış tip,
Ayarlanabilir kanatçık tipli, Sıyırıcılı, Polyamid, gibi
seçeneklerden oluşabilir.
Ayrıca
prosesinizin durumuna göre tüm serilerin ATEX versiyonuda mevcuttur. Atex sertifikalandırılmış bir koruma sınıfıdır. Atex versiyon hava kilidleri yüksek koruma sınıfı direktiflerine uygun olarak üretilirler.
PROSESLERE ÖZEL HAVA KİLİDLERİ

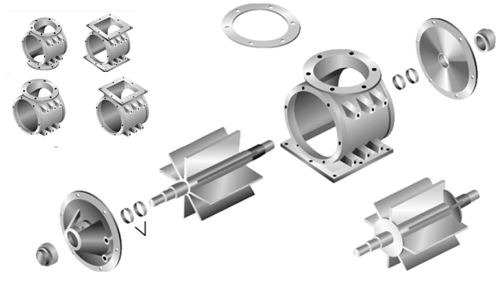

HAVA KİLİDİ - ROTARY VALVE - EKLÜS HÜCRE TEKERİ ROTOR TİPLERİ
-
- A1-A2-A3: Açık Kanatlı
B1-B2-B3:Radüs-Oval Kanatlı
C1-C2-C3:Ayarlanabilir ve Değiştirilebilir Kanatlıi
D1: Kapalı veya düzenlenebilir rotorlu hava kilidi(Dozajlama)
PDF
KATALOG

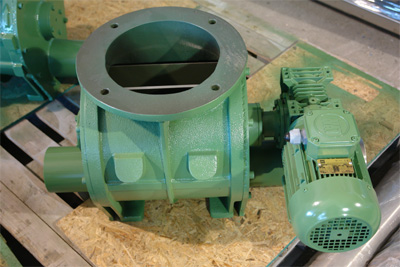

HAVA Kİlidi ölçüleri ve kullanımı
Ürünü üstten alıp aşağıdan boşaltan tip.(airlock ve hücre tekeri olarak da anılırlar). Daha Fazla bilgi için klikleyin... 3D PDF dosyalarını bilgisayarınıza indirdikten sonra açın.

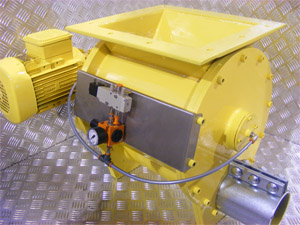

eklüs - blow thru rotary valve
ÜrGranül toz forumundaki hammadeyi, ekipmanın üstünden alıp yerçekimi ve mekanik hareket ile ekipmanın altına boşaltan tip.(airlock ve hücre tekeri olarak da anılır.Tek farkları pnömatik hatlarda kullanıldıkları için boru giriş çıkışı yada eductora sahip olmalarıdır). Dizaynları, sızdırmazlık elemanları pnömatik transfere göre imal edilmektedir..
Aşınmaya Dayanıklı Hava Kilidleri
Aşınmaya Karşı Dayanıklı Hava Kilidileri
Özellikle madencilik sektöründe , kum, kül, mikronize kalsit,
dolamit, çimento, quvarz gibi içinde aşındırıcı hammaddeler içeren
proseslerde kullanılan hava kilidleri eşdeğerlerinden farklı bir
yapıya sahip olmalıdır. Bu farklılıklar prosesin kesintisiz ve
doğru çalışmasını sağlayacaktır.
Bu farklılıklar üç şekilde
incelenebilir.
1-Sızdırmazlık elemanları (salmastra- keçe
-vs)
2-Aşınmaya uygun gövde yapısı (kaplama yada özel
alaşımlı çelik, Ni-Hard, Karbür tarzı kaplamalar)
3-Alaşımlı çelik Rotorlar (Ni-Hard, Hardox, Karbür tarzı
kaplamalar)
hava kilidi iç yapısı blow thru hava kilidi
standart harici yataklama hava kilidi
Her ne kadar farklı
özelliklerde hava kilidi – rotary valve nin ömrünü uzatsa da genel
olarak ele alınabilecek özellikler bunlardır. Üretimini yapmış
olduğumuz tüm çaplardaki hava kilidleri , istenilen opsiyonel
özelliklerde imal edilebilir yapıya sahiptir.
Ayrıca tüm bunlara ek olarak sistem basınç altında çalışıyorsa,
mevcut basınç tüm sistemi daha fazla yük altında bırakacak ve
aşınma sürecini hızlandıracaktır. Hava ile karışık aşındırıcı
hammadde özellikle sızdırmalık elemanlarından dışarı doğru hareket
etmeye çalışır ve bu harekette zaman içinde önce sızdırmazlık
elemanlarına zarar vererek ortamda toza neden olacaktır. Akabinde
ise gövde ve kapakların zarar görmesine neden olacaktır.
DROP OUT BOX- EDUCToR ÇÖZÜMLERİ
Bazı prosesler vardır ki , hava kilidini her ne kadar pnömatik transfer sistemi içinde kullanmak isteseniz de boru giriş çıkış oryantasyonu sıkıntı yaşatabilir, bakım esnasında boruların sökülmesini istemeyebilirsiniz. Bu şekilde olan tesisler de blow thru hava kilidi yerine (eklüs) normal hava kilidi kullanılabilir ve altına venturi etkisi yapacak bir aparat takılır. Böylece hava kilidine bakım yaparken sisteme bağlı hatlar sökülmez.
Yukarıda açıklamasını yaptığımız sürecin yaşanmaması ve bu doğal sürecin kontrollü bir şekilde uzatılması için doğru seçim yapılması gerekir. Bu tür aşındırıcı proseslerde ürün mutlak bir ömüre sahiptir. Burada önemli olan zamansız duruşa neden olmamaktır. Ayrıca hava kilidi zarar görse de çalışmasına devam etmesi ve 7/24 çalışan tesislerde ilk planlı duruşa kadar idare etmesidir.
