Venturi-Venturi Eductor ile Taşıma, Venturi Çalışma Mantığı,Venturi ile Vakum

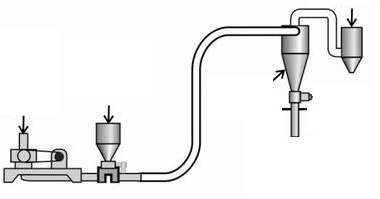

Seyrek faz pnömatik transfere karşılık gelen venturi-venturi eductor ile taşıma ülkemizde çok tercih edilmeyen fakat bakım maliyeti daha az olan ve özellikle granül malzemelerde tercih edilen taşıma tipidir.Venturi eductor, venturi ile taşıma genellikle kısa mesafe transferler için tercih edilir. Venturi eductor e kısaca hava kilidininin mekanik olmayan vakum ile çalışan tipidir de denebilir. Yüksek basınc (4-6bar kompresör) Çalışma mantığı ise aşağıdaki gibidir.

Ölçülen basıncın, atmosfer basıncı ( açık hava basıncı ) olarak kabul edilen 1 atm = 1.013 Pa değerinin altında olması durumuna vakum denir.Vakum değeri, açık hava basıncını referans ( 0 kPa )olarak kabul edilmesi nedeniyle başına negatif ( - ) işareti konularak belirtilir.

Normal şartlarda ( deniz seviyesi ve 25ºC ) ulaşılabilecek
maksimum vakum değeri;- 101.3 kPa = - 760 mmHgolur. Venturi eductor ile taşıma yapmak için hava kaynağı olarak blower yada kompresörler kullanılır. Venturi eductor-Bernaullinin Venturi prensibi ile çalışır.Akışkanın geçtiği kesitin daraltılarak,akışkan hızının arttırılması ve bu hız artışından ötürü basınç düşümü yaratılmasıdır. Bu basınç farkı,aşağıdaki şekilde de gösterildiği gibi 2 noktasında vakum elde etmemizi sağlar.

1 ve 2 noktaları arası için Bernaulli Denklemini yazarsak;

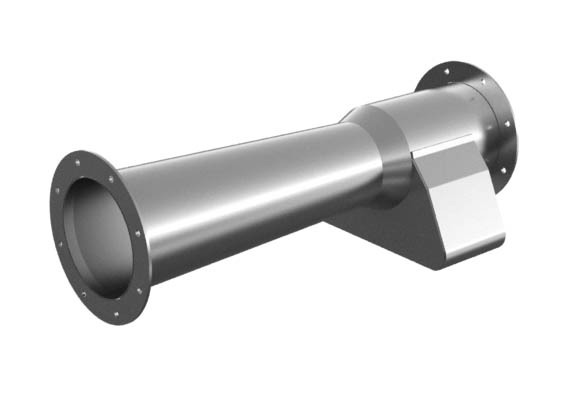

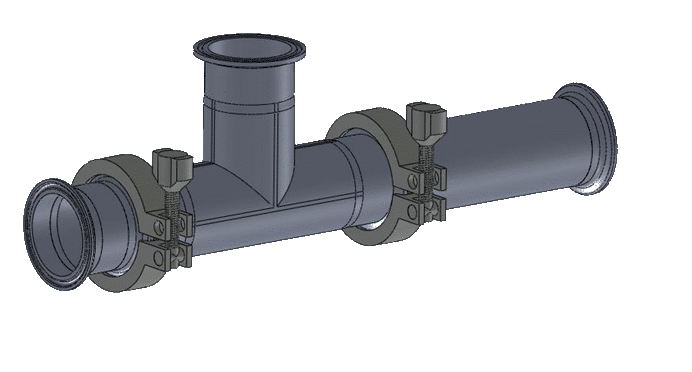

Bu prensip dikkate alınarak tek odalı vakum üreteçleri kullanılmaya başlanmış. Bu ürünün bir basınçlı hava girişi, bir vakum hattı ( emiş ) ve bir de egzost olmak üzere üç adet girişi bulunmaktadır. Firmamız yüksek debili blower yardımıyla venturi, venturi eductor vakum ve pnömatik taşıma prosesleri tasarlamaktadır.Venturi-venturi eductor proseslerinde hammadde emiş hattında prosese vakumla dahil olduğu için toz söz konusu olmaz.
